「チャンネル文字はどうやって作られているの？」「発注してから届くまでに何をしているの？」——チャンネル文字の製作工程に興味をお持ちの方に向けて、製造の流れをわかりやすく解説します。
工程を知ることで、なぜ一定の製作期間が必要なのかも理解できます。
「チャンネル文字」という名前の由来
チャンネル文字の「チャンネル」は、英語で「溝」を意味する言葉に由来します。断面がコの字形（溝＝Channel）になっており、その内部にLEDを収めて発光させる構造から「チャンネル文字」と呼ばれるようになりました。「箱文字」「立体文字」とも呼ばれます。かつてはこの溝にネオン管を仕込むのが主流でしたが、現在はLEDモジュールが主流となっています。
チャンネル文字の製作工程の概要
| 工程 | 内容 | 所要時間の目安 |
|---|---|---|
| ①データ確認・製作準備 | 入稿データの確認・製作用データへの変換 | 1〜2日 |
| ②素材カット | 素材を文字の形に精密にカット | 1〜2日 |
| ③文字本体の成形 | 側面パーツの折り曲げ・溶接・組み立て | 2〜3日 |
| ④LED組み込み・配線 | LEDモジュール・LEDテープの取り付けと配線 | 1〜2日 |
| ⑤防水処理 | コーキング・防水シーリング処理 | 1日 |
| ⑥塗装・仕上げ | 本体の塗装・表面仕上げ | 1〜2日 |
| ⑦点灯テスト・検品 | 全点灯確認・品質チェック | 1日 |
| ⑧梱包・出荷 | 梱包・配送手配 | 1日 |
各工程の詳細
①データ確認・製作準備
この工程が最終的な仕上がり品質を左右します。お客様からお預かりしたデザインデータを製作用のデータに変換します。文字の最小線幅・アンカーポイントの確認・サイズの最終確認を行います。データがない場合は手書きラフ・写真からデータ作成を行います。

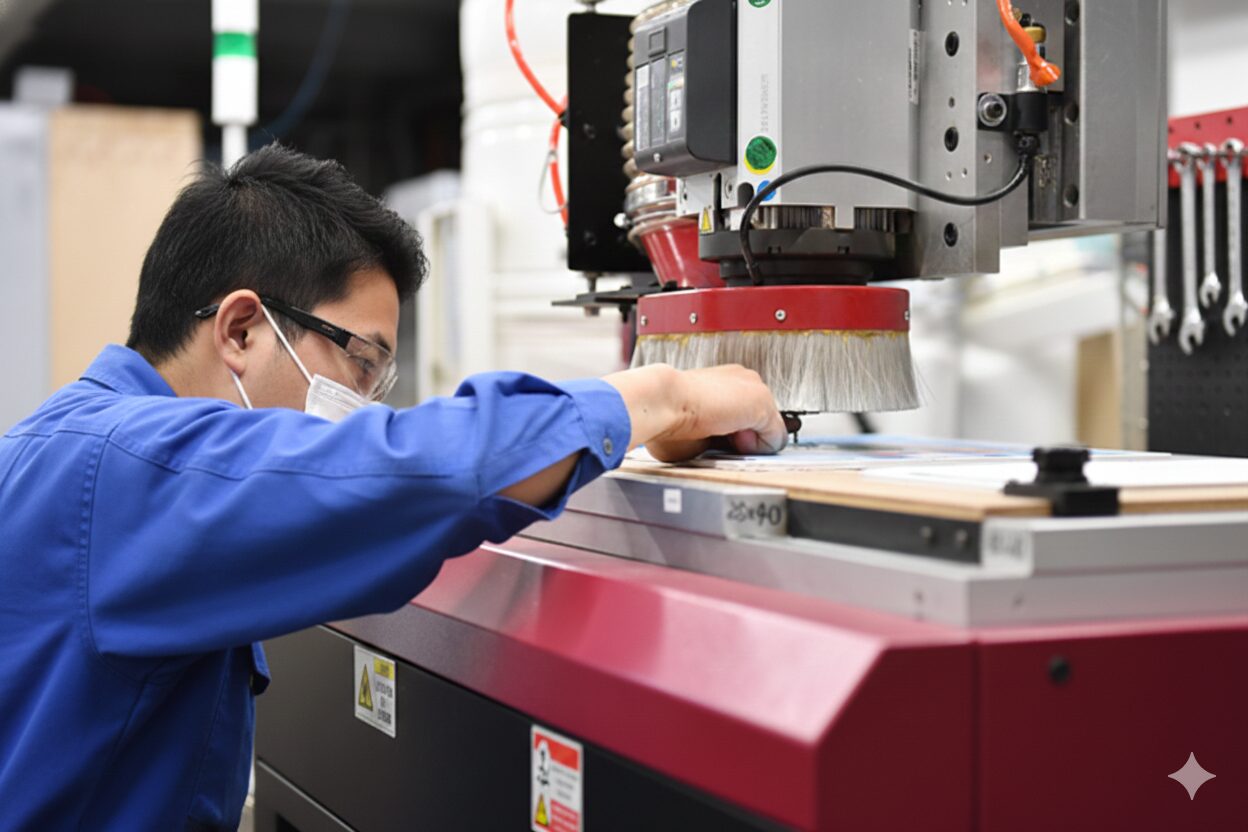

②素材カット
精度がそのまま発光の均一性に影響するため、素材に合った機械で高精度にカットします。アクリルと金属をそれぞれ専用の機械で文字の形に精密にカットします。複雑な曲線や細かいデザインも、データ通りに精密に仕上がります。
③文字本体の成形
カットした素材をもとに、文字の立体形状に組み立てます。ステンレス製の場合は側面パーツを専用の折り曲げ機で成形し、溶接・組み立てします。この工程でチャンネル文字の立体的な厚み（深さ）が生まれます。
④LED組み込み・配線
成形した文字本体の内部にLEDモジュールやLEDテープを取り付け、配線します。発光ムラが出ないようLEDの配置・間隔を均等に調整することが、仕上がりの美しさを決める重要なポイントです。電源ユニットとの接続・配線の取り回しもこの工程で行います。
⑤防水処理（屋外向けで特に重要）
屋外設置の場合は特に重要な工程です。配線の接続部・本体の継ぎ目にコーキング剤を充填し、雨水の浸入を防ぎます。また本体底面に排水穴を設けることで、万が一の浸水時にも水が溜まらない設計にします。TKBネオンではIP67以上の防水規格に対応した処理を標準で行っています。
⑥塗装・仕上げ
本体の側面や背面を指定の色で塗装します。DICカラー・PANTONEでの色指定にも対応しています。アクリル発光面にカラーシートを貼る場合もこの工程で行います。
⑦点灯テスト・検品
完成したチャンネル文字を実際に点灯させて品質確認を行います。発光の均一性・色味・不点灯の有無・防水処理の状態・塗装ムラ・サイズ精度など複数の項目を確認し、問題があれば修正してから出荷します。
⑧梱包・出荷
検品が完了した製品を破損防止のため丁寧に梱包し、配送手配を行います。大型のサインはパレット梱包・フレームで固定するなど、輸送中の破損リスクを最小限に抑えます。
製作期間が必要な理由
上記の工程をすべて丁寧に行うことで、長期間安全に使えるチャンネル文字が完成します。特に防水処理・点灯テスト・検品は品質を担保するために省略できない工程です。TKBネオンでは標準的なサイズのチャンネル文字で発注確定後約15日〜の製作期間をいただいています。
よくある質問
Q. 急ぎの場合は製作期間を短縮できますか？
デザインが確定済みで仕様がシンプルな場合は短縮できるケースがあります。まずはご希望の納期をお知らせください。
Q. 完成品の写真を送ってもらえますか？
はい、ご希望があれば出荷前に完成品の写真をお送りしています。点灯状態・消灯状態の両方を確認いただけます。
Q. データがなくても製作できますか？
はい、手書きのラフ・写真・参考画像からデータ作成に対応しています。お気軽にご相談ください。
まとめ
- チャンネル文字はデータ確認から出荷まで8つの工程を経て製作される
- 「チャンネル」は断面がコの字（溝）であることに由来。内部にLEDを収めて発光させる構造
- 防水処理・点灯テスト・検品は品質を担保するために省略できない重要な工程
- TKBネオンの標準製作期間は約15日〜。急ぎの場合はご相談ください
